鑄鐵平板的結構設計特點與分類

  結構類型與布局優化

  基礎結構形式：主要分為雙圍型、單圍型、箱型及筋板式，其中筋板式和箱體式為常見設計。圓形平板則采用“面-邦-筋”一體化澆注結構，加強筋高度分為半筋、滿筋和平筋，高度范圍230-400mm（視平臺尺寸而定），以平衡支撐強度與材料成本。

 應力消除設計：鑄件連接或轉彎處避免銳角，采用壁厚漸變過渡，防止縮孔、裂紋等缺陷。加工流程中需經人工退火（600-700℃）及自然時效（2-3年），粗加工后靜置3-5天再精加工，確保內應力充分釋放。

工作面設計與功能拓展

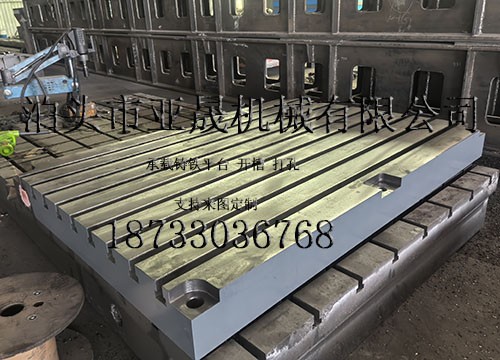

  形狀與槽型加工：工作面可加工為長方形、正方形或圓形，支持定制V型、T型、U型槽、燕尾槽及圓孔、長孔，適配夾具安裝與多場景使用。例如劃線平臺的T型槽需均勻分布，槽寬與間距匹配劃線工具，確保工件固定穩定性。

 精度與硬度保障：工作面硬度為HB160-240（材質HT200-300），精度等級分為00級、0級、1級、2級、3級及精刨級，平面度按公式計算（如00級：1×(1+d/1000)μm，d為對角線長度）。

  結構與尺寸的關聯設計原則

1.承重與高度匹配

1500×2000mm以下平臺高度通常為230-300mm，超大型平臺（如3000×8000mm）高度需增至300-400mm，避免因高度不足導致剛性不足。

2.模塊化拼接方案

當尺寸超過單塊鑄造極限時（如4000×9000mm），可采用拼接結構，通過榫卯或螺栓連接確保整體平面度。

3.工藝參數協同

鑄造收縮率（1%）、反變形量（2.5mm/m）等參數需與尺寸設計同步計算，確保成品精度符合GB/T22095-2008標準。

  鑄鐵平板的尺寸規格與定制范圍

  鑄鐵平板的尺寸覆蓋廣泛，常見規格從100×200mm到3000×8000mm不等，具體包括200×200mm、300×400mm、500×800mm、1000×2000mm、2000×2500mm等標準型號。對于超出常規尺寸的需求，可通過拼接或按圖紙定制，例如3000×8000mm以上的特大型平板可采用模塊化設計組裝。尺寸公差遵循GB6414-86的CT12級標準，機械加工余量根據部位差異設定：頂面為21mm，底、側面為16mm，同時需預留15mm反變形量及1%的鑄造收縮率。

  應用場景對結構尺寸的影響

   檢驗與測量場景：需優先保證高精度（0級或1級）及表面光潔度，尺寸根據檢測工件大小定制，如小型零件檢測常用400×400mm平臺，大型設備安裝則需2000×3000mm以上規格。

   劃線與裝配場景：側重工作面開槽靈活性與臺面面積，例如裝配平板需預留足夠操作空間，支持多工位同時作業，常見尺寸為1000×2000mm至3000×6000mm。
